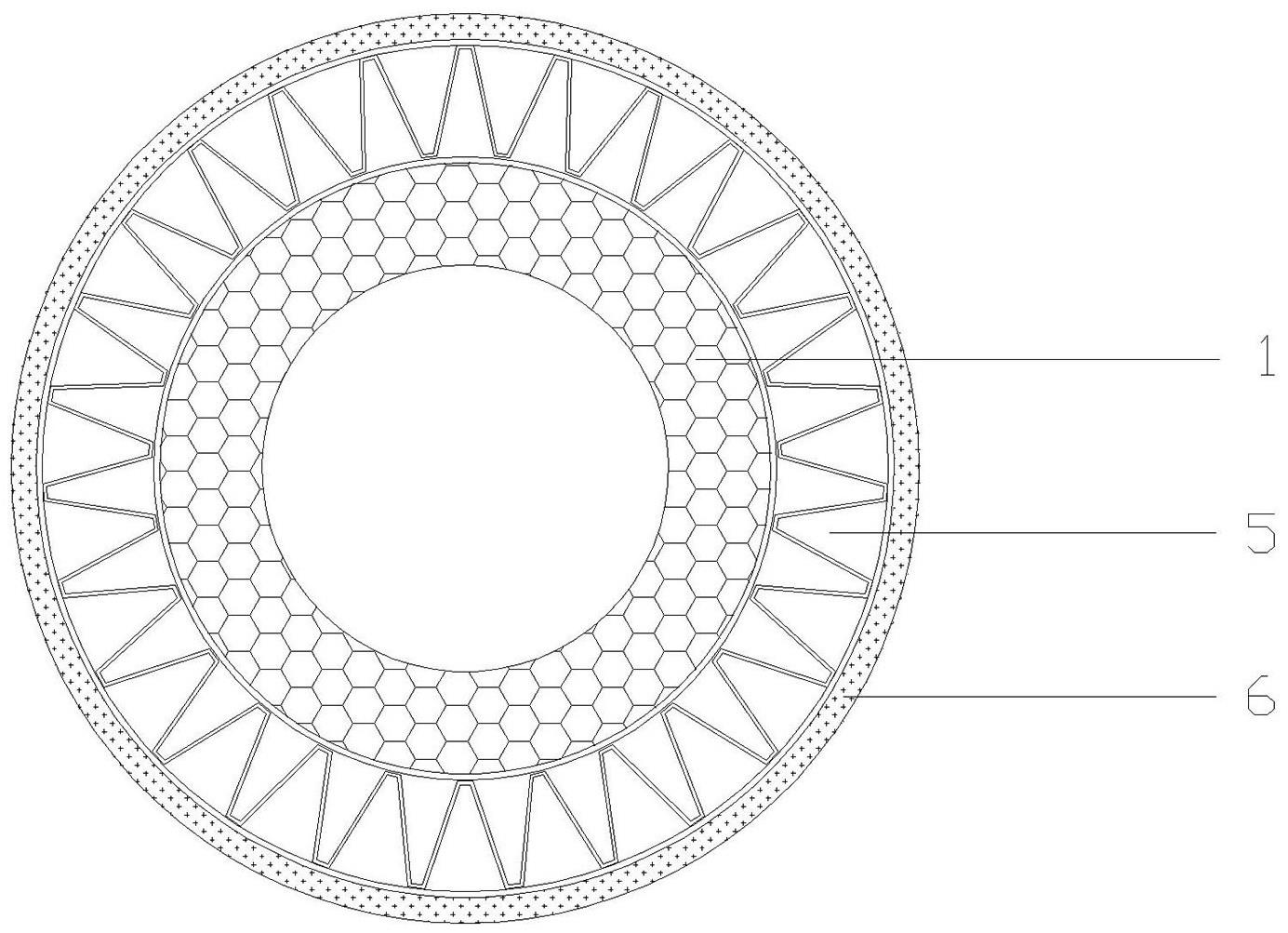

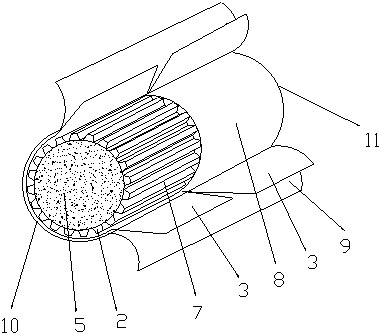

　　MECHANICAL ENGINEER圆园员9 年第 8 期 网址：电邮：ECHANICAL ENGINEER机械工程师MECHANICAL ENGINEERZL29型纤维滤棒成型机组沟槽成型装置设计王永康（许昌烟草机械有限责任公司，河南 许昌 461000）摘 要： 为使ZL29型纤维滤棒成型机组具备生产沟槽滤棒的能力，设计了沟槽滤棒成型装置。介绍了沟槽轧辊的参数设计及加工，给出对纤维素纸的处理方法。关键词： ZL29型纤维滤棒成型机组；沟槽滤棒；装置设计中图分类号:TS 43 文献标志码:粤 文章编号：员园园圆原圆猿猿猿（圆园员9）08原园106原园2Flute Forming Device Design for Filter Rods on ZL29 Fiber Filter Rod Making MachineWANG Yongkang(Xuchang Tobacco Machinery Co., Ltd., Xuchang 461000, China)Abstract: In order to make ZL29 fiber filter rod making machine have the ability to produce fluted filter rod, a fluted filterrod forming device was designed. The parameter design and processing of the flute roll are introduced, and the treatmentmethod of cellulose paper is given.Keywords: ZL29 fiber filter rod making machine; fluted filter rod; mechanism design0 引 言沟槽滤棒具有对焦油截滤率高、防伪、新颖等三大特点 [1] ，如图1所示，是卷烟企业生产高档香烟的首选产品，其需求量正日益增大，而目前国内生产沟槽滤棒的技术却一直停留在低速机的应用上 [2] 。ZL29型纤维滤棒成型机组是由德国HAUNI公司的KDF4/AF4纤维滤棒成型机组转化而来的，生产速度为600 m/min，是目前国内速度最高的单通道纤维滤棒成型机组。为了实现在ZL29型纤维滤棒成型机组上进行沟槽滤棒的生产，针对该机组设计出了纤维沟槽滤棒成型装置，该装置为一个独立单元，在机组上安装该装置后便可实现纤维沟槽滤棒的生产，同时仍保留该机组原有生产普通滤棒的功能，生产沟槽滤棒时其额定速度为400 m/min。现对ZL29型纤维滤棒成型机组上的沟槽滤棒成型装置的主要设计内容做以介绍。1 整体结构及各功能组件布局设计如图2所示，该装置的宽度为1006 mm，其左右两侧墙板分别固定在ZL29型纤维滤棒成型机组的成型机与开松机之间，前墙板上安装有一系列功能组件，共同完成纤维沟槽滤棒的生产。由于ZL29型纤维滤棒成型机组的纤维丝束6及成型纸4的中心距机身的距离为80 mm，因此作为过辊输送丝束的成束辊7的中心也设计为80 mm。如图3所示，经轧压后的纤维素纸其宽度保持不变，为了保证成型后的沟槽纸在卷制时刚好搭成完整的一周，则需要保证纤维素纸内边缘与成型纸的内边缘对齐，由于成型纸与纤维素纸的宽度不同，因此设计成的纤维素纸的走纸通道中心与成型纸的中心也不一致，即保证纤维素纸中心距机身的距离为78 mm。2 沟槽轧辊的参数设计及加工在产品工艺上一般要求轧压出来的纤维素纸上面的沟槽是间断式的 [3] ，其形状如图4所示。根据此要求设计成的一对轧辊为带刻槽的花槽辊和不带刻槽通体都是沟槽的通槽辊，如图5所示。该对轧辊是一对制造工艺复杂、精度高、硬度高的关键零件，其加工难度非常大，而其又是决定纤维素纸上呈现的沟槽的形状、轧制形式、沟槽间距、沟槽均匀度、轧制深度等的关键因素。以宽度为22.5 mm的纤维素纸为例，用户要求沿圆周均匀分布18个沟槽，这样Kaiyun官方网站设计的轧辊槽距为22.5衣18=1.25 mm。图 1 纤维沟槽滤棒外形图1. 已轧压成型的纤维素纸 2.成型纸 3.纤维丝束132图2 ZL29型纤维滤棒成型机组沟槽成型装置示意图1.水箱 2.加热装置 3.第二拖纸辊 4.成型纸 5.纤维素纸 6.纤维丝束 7.成束辊 8.花槽辊 9.通槽辊 10.喷水室 11.喷嘴 12.纸张力测量仪 13.第一拖纸辊56图3 纤维素纸位置示意图1.沟槽滤棒横截面 2.成型纸 3.轧压成型的纤维素纸 4.成型纸中心 5.纤维素纸中心 6.机身7808012345 6106
