　　本实用新型专利技术公开了一种用于ZL29型滤棒成型机喇叭嘴支架的定位装置，包括定位块和定位量棒，其特征Kaiyun官方网站在于，所述定位块包括螺孔、螺钉、芯孔和观测缝；所述定位量棒为圆柱体，且一端的直径大于另一端，其大端与定位块的芯孔实现间隙配合，小端嵌入后导轨，左右移动定位量棒可以验证并定位喇叭嘴与前导管、后导轨的相对轴线位置。本实用新型专利技术解决了目前滤棒成型机喇叭嘴支架安装不方便、效率低下、难以准确定位等问题，实现了喇叭嘴支架的简便、精确、快捷定位安装。位安装。位安装。

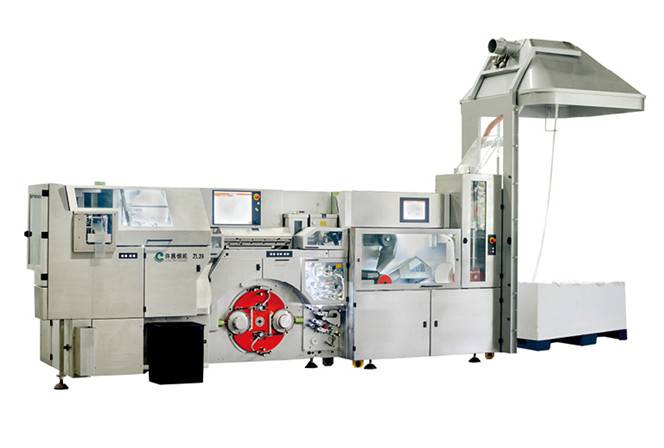

　　[0001]本技术涉及卷烟生产设备领域，具体为一种用于ZL29型滤棒成型机喇叭嘴支架的定位装置。

　　[0002]卷烟生产设备中ZL29型滤棒成型机的滤条切割是这样实现的：成型后的滤条经前导管进入喇叭嘴，刀盘上对称安装的两把切刀与支架上的喇叭嘴配合，喇叭嘴托住滤条，切刀从喇叭嘴间的缝隙通过，将滤条切割成固定长度的滤棒，然后经后导轨和加速轮装置，将滤棒传送到接收鼓轮，完成滤棒的切割、输送。综上，要完成准确切割，需各个部件精确配合，使滤条、切刀、喇叭嘴在水平方向上的速度相等，也就是在切割时滤条切点、切刀、喇叭嘴三者处于相对静止位置。同时滤条轴线应与前导管、喇叭嘴、后导轨内圆弧轴线相吻合，以确保滤棒的连续无阻碍输送。[0003]虽然上述位置在设备出厂时已调定，但在更换振动簧板或喇叭嘴支架后，仍需对喇叭嘴进行定位，使喇叭嘴与前导管、后导轨内圆弧轴线相吻合，且切刀能正好从喇叭嘴中间缝隙穿过。[0004]现有ZL29型滤棒成型机左右喇叭嘴顶部连成一体，中间留有切刀缝，并通过螺钉固定

　　1.一种用于ZL29型滤棒成型机喇叭嘴支架的定位装置，包括定位块（2）和定位量棒（5），其特征在于，所述定位块包括螺孔（2‑1）、螺钉（2‑2）、芯孔（2‑3）和观测缝（2‑4）；所述定位量棒（5）为圆柱体，且一端的直径大于另一端，其大端（5‑1）与定位块的芯孔（2‑3）实现间隙配合，使定位量棒（5）能够通过芯孔（2‑3）滑动。2.根据权利要求1 所述一种用于ZL29型滤棒成型机喇叭嘴支架的定位装置，其特征在于，所述定位块（2）为一体式不锈钢合金材质。3.根据权利要求1 所述一种用于ZL29型滤棒成型机喇叭嘴支架的定位装置，其特征在于，所述螺孔（2‑1）为柱形盲孔，其位置度与滤棒成型机喇叭嘴支架上的螺孔对应重合且孔径相等。4.根据权利要求1 所述一种用于ZL29型滤棒成型机喇叭嘴支架的定位装置，其特征在于，所述螺钉...
